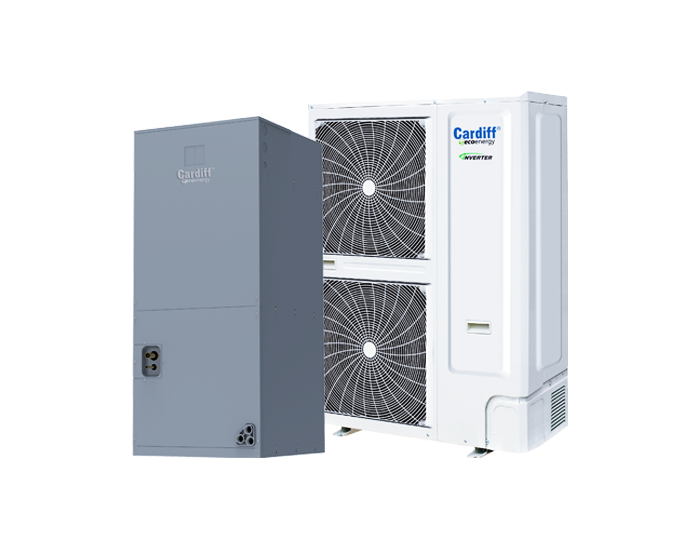

SPLIT MULTIPOSICION INVERTER "SMH4IN" SERIES - Cardiff

Descripción

ESPECIFICACIONES PRINCIPALES
DESCARGABLES

ESPECIFICACIONES PRINCIPALES

SMI4IN-72HW FC / UCS4IN-72HT FC – Especificaciones Técnicas Completas
Unidad Interior
Modelo Unidad Interior			SMI4IN-72HW FC
		Conexión Eléctrica	208V-230V /1/60
Operación en Frío	Capacidad	TN	6
	Entrada	W	6800
	Corriente Nominal	A	19.8
	Máx. consumo Eléctrico	W	6800
Operación en Calor	Capacidad	TN	6
	Entrada	W	6300
	Corriente Nominal	A	17.5
Corriente Nominal Máx.		A	19.8
Motor Ventilador – Modelo			YDK-350F-693
Motor Ventilador – Salida		W	350
Motor Ventilador – Capacitor		µF	15
Motor Ventilador – Velocidad		r/min	1045/970
Serpentina Int. – Número de Filas			3+3
Serpentina Int. – Espacio entre aletas		mm	1.5
Serpentina Int. – Material aletas			Aluminio
Serpentina Int. – Diámetro y material Tubería		mm	7 Cobre
Serpentina Int. – Medidas		mm	44337840.11
Serpentina Int. – Número de circuitos			6
Presión estática standard		Pa	70
Flujo de Aire Interior		m³/h	2500
Nivel Sonoro Interior		dB(A)	45°52
Dimensiones Netas (An×Al×Pr)		mm	970×550×500
Dimensiones Packing (An×Al×Pr)		mm	1030×560×595
Peso – Neto		kg	45
Peso – Bruto		kg	48
Presión Máxima		MPa	4
Refrigerante – Tipo		R410A
Cañería de Conexión – Líquido		mm	9.52
Cañería de Conexión – Líquido		Pulgadas	3/8″
Cañería de Conexión – Gas		mm	15.88
Cañería de Conexión – Gas		Pulgadas	5/8″
Cañería de drenaje		mm	DN25
Control Remoto			por Cable
Rango de Temperatura de operación		°C	16-36
Unidad Exterior
Modelo Unidad Exterior			UCS4IN-72HT FC
		Conexión Eléctrica	380^415/3/50
Operación en Frío – Capacidad		TN	6
Operación en Calor – Capacidad		TN	6
Corriente Máx. de entrada		W	6400
Corriente Nominal Máx. de entrada		A	11.5
Compresor – Tipo			Rotativo
Compresor – Rango de frecuencia		rps	10-120
Compresor – Capacidad		W	12900
Compresor – Entrada		W	3960
Compresor – Carga de Aceite		ml	1100
Motor Ventilador Ext. – Modelo			YDK-80-693.1
Motor Ventilador Ext. – Salida		W	80
Motor Ventilador Ext. – Velocidad		r/min	780
Serpentina Ext. – Número de Filas			2
Serpentina Ext. – Espacio entre aletas		mm	1.6
Serpentina Ext. – Material aletas			Aluminio
Serpentina Ext. – Diámetro y material Tubería		mm	7.94 Cobre
Serpentina Ext. – Medidas		mm	802x1280x38.1
Serpentina Ext. – Número de circuitos			7
Flujo de Aire Exterior		m³/h	5500
Nivel Sonoro Exterior		dB(A)	65
Dimensiones Netas (An×Pr×Al)		mm	972×400×1330
Dimensiones Packing (An×Pr×Al)		mm	1010×415×1445
Peso – Neto		kg	80
Peso – Bruto		kg	90
Refrigerante – Tipo y Carga		g	R410A/3400
Presión Standard		MPa	4.5/1.6
Presión Máxima		MPa	4.5
Cables de Conexión – Fuente de Alimentación			Unidad Ext.
Cables de Conexión – Alimentación Eléctrica		mm²	5×4
Cables de Conexión – Señal		mm²	4×2.5
Cañería de Conexión – Líquido		mm	9.52
Cañería de Conexión – Líquido		Pulgadas	3/8″
Cañería de Conexión – Gas		mm	15.88
Cañería de Conexión – Gas		Pulgadas	5/8″
Distancia máxima entre unidades		m	50
Diferencia de nivel máximo entre unidades		m	20
Temperatura Ambiente de Trabajo – Frío		°C	-15°>50
Temperatura Ambiente de Trabajo – Calor		°C	-15~30
